La arquitectura es una actividad en la vida del hombre , esta paralela a el ,pues esta en constante cambio, moviéndose,adaptando y previendo las condiciones de vida , conforme a los sucesos de revolución tecnológica, industrial, climática ,social y cultural por mencionar parte del universo del que hacer en la vida humana ; Sin embargo se desarrolla mediante ideas pues el proyecto es el origen , crear espacios es la labor del arquitecto. por lo cual el objetivo no es la materia si no el espacio, debe existir una armonía entre el contenedor y su espacio ,entre el volumen y su entorno ,pues el fin de la arquitectura es servir al hombre ,de nada sirve una idea si no se manifiesta y se aplica en su edificación , la arquitectura debe ser útil y estética , pero lo mas importante razonable. siempre acorde a las necesidades y aumentando las posibilidades .

Suena interesante estas lineas que redacte - me quedaría con la frase arquitectura razonable , espero profundizar mas sobre este tema , ya que buscando mi definición de arquitectura me di cuenta que esta misma también se ira transformando a lo largo de los años .

La verdad es demasiado complejo detallar cada paso en el proceso de diseño de este proyecto , ya que el orden va cambiando , aveces se ocurre una mejor idea , cuando ya tienes una idea terminada o aprobada - pero la búsqueda de nuevos enfoques , hacen que el proyecto se valla enriqueciendo , actualmente el proyecto esta en espera , pero estos alcances del trabajo fueron posibles durante un año con varias modificaciones por parte de el cliente. En resumen publico algunas ilustraciones y fotografías del proceso de diseño Arquitectonico , en programas de modelado virtual - Sketchup, RevitArchitecture ,3d studio Max y Photoshop. El orden va de la presentación final a los esbozos mismos del proyecto.

Laminas de Presentacion del proyecto . Aquí muestro las impresiones de un cuadernillo donde describo el funcionamiento del proyecto , este trabajo me llevo mas de una semana pues cuenta con edición de los mismos render para darle un aspecto mas comercial , es decdir con enfoque publicitario para el cual use el software de Adobe Indesign

Render Exterior . Este render me gusto mucho en lo personal ya que muestra gran detalle de una de las fachadas del proyecto , su renderizado fue sencillo en media hora se obtiene una imagen con esta calidad en Revit Architecture posteriormente se realizan algunos ajustes en Adobe Photoshop.

Laminas de Presentación del proyecto. Mas laminas con la descripción del proyecto , ahí simplemente estoy imprimiendo justo antes de un par de horas de la presentación, en la imagen dos se ve al fondo la maqueta del proyecto ,realizada por el despacho 228 Arquitectos , tardaron mas de un mes en realizarla , con una calidad sorprendente.

Render Seccion 3d Una imagen que en particular refleja mucho contenido pues una seccion siempre informa de la funcion del edificio ,esta imagen fue realizada en Revit Architecture y retocada en Adobe photoshop

Prueba de renderizado

Trabajando en Revit modelando y diseñando . Esta es una vista 3d de la fachada principal en modo de bordes con colores coherentes, en revit architecture es muy facil colocar las cámaras y con unos cuantos clic se configura de manera natural , así mismo podemos hacer una prueba muy fácil de como se vería renderizada la vista .

Modelando el contexto para análisis

Render Listo Para Presentación

Render listo para Presentacion

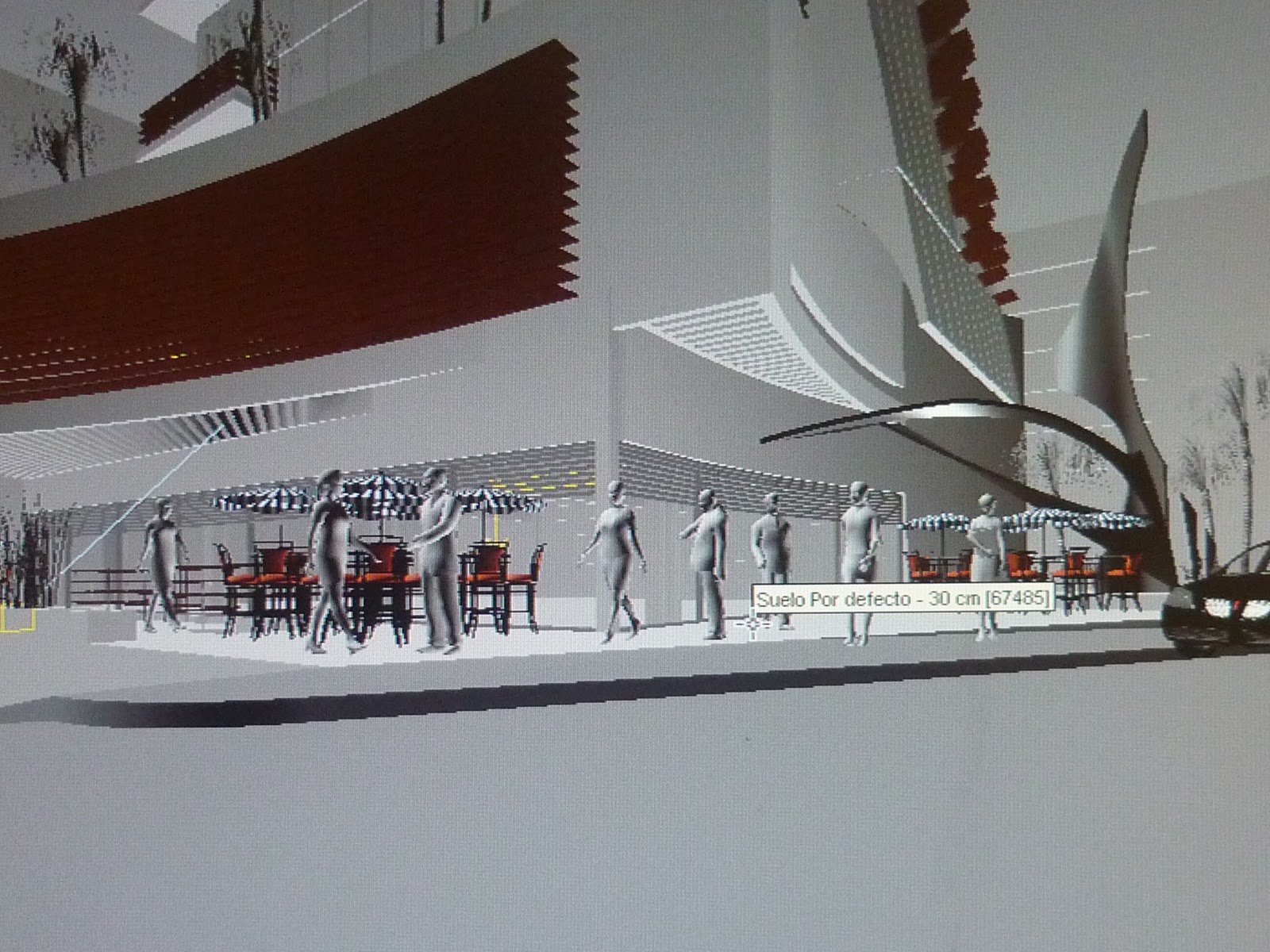

Renderizando Interiores

Terminando el BIM del Proyecto En esta etapa es cuando toda la volumetria del proyecto esta terminada tanto interiores como exteriores todo es 2d y 3d al mismo tiempo , las vistas de los planos son automáticas por cada nivel tenemos una vista con un par de clic se colocan cotas, rótulos , cuadros de áreas y tipos de muros, prácticamente podemos decir que tenemos los planos de las plantas secciones y fachadas del proyecto totalmente terminados solo es cuestión de ordenar las vistas en cada plano 45 planos de proyecto base arquitectónico sin detalles .

Imprimiendo Renders

Renderizando

Preparando esena en Max para renderizar

Modificando ,Diseñando y Renderizando

Render Final

Modelado y Renderizando

Modelando y Renderizando

Captura de Pantalla del Modelado

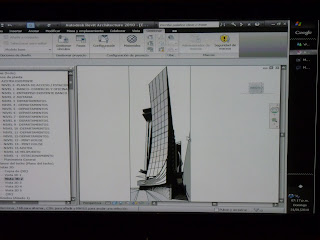

Modelando en Revit En esta vista solo se aprecia la volumetria de masa conceptual con un par de muros , el diseño es muy simple si embargo el muro cortina con los parteluces de madera no esta modelado . Ese pequeño detalle me llevo mas de 15 hrs de hacerlo en la computadora.

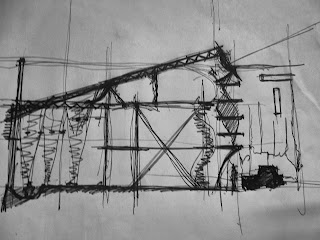

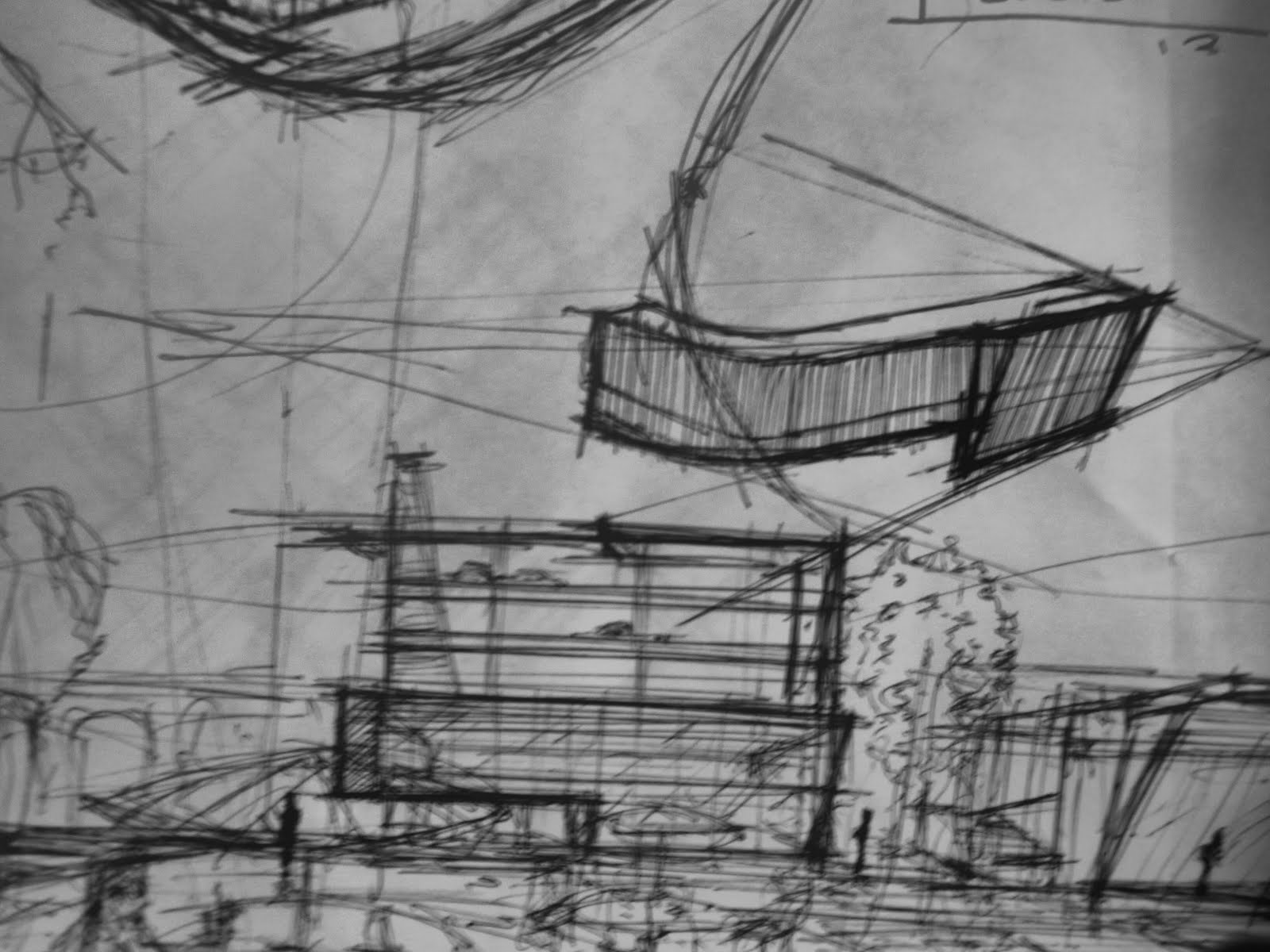

Como conclusión puedo decir que este proyecto es bastante simple, pero por su geometria y detalles en algunos elementos , lo convierten en complejo ;como ven no solo la labor de proyectista es hacer trazos en papel ,sino tambien esos trazos llevarlos a algo mas congruente que es un modelo 3d o bien una maqueta, actualmente la geometria esta inmersa en los programas de modelado pero no es tan sensillo si no se tiene un buen conocimiento de esta. Revit Architecture es un programa que ofrece una amplia gama de posibilidades para proyectar , cabe mencionar que me encarge del diseño de este desde la etapa conceptual hasta la producción de los planos para entrega municipal mismos que fueron aprobados sin ninguna complicación .
